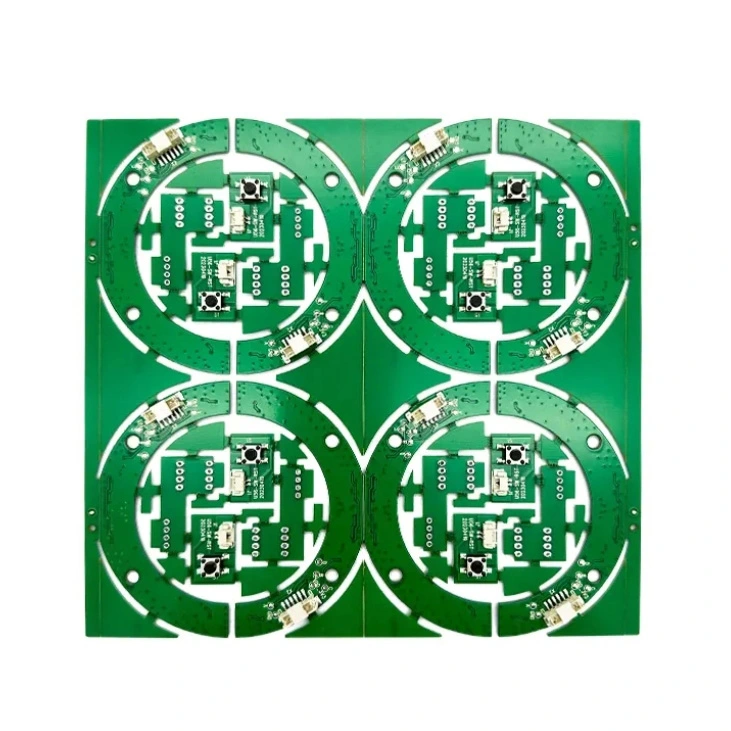

Extraindo um esquema de umPCB clonadoEnvolve engenharia reversa, onde você analisa a placa física para recriar seu diagrama de circuito. Esse processo requer observação cuidadosa, identificação de componentes e conexões de rastreamento. Aqui está um guia passo a passo:
1. Inspecione e documente oPCB
- Tire fotos de alta resolução: capture os dois lados do PCB para obter referência.
-Nota Camadas de PCB: verifique se é uma placa de camada única, dupla ou multicamada.
- Identifique os principais componentes: encontre ICs, resistores, capacitores, diodos, conectores, etc.
- Rótulos e marcas de verificação: Alguns componentes têm designadores de referência impressos no PCB.
2. Desolder e identificar componentes
- Componentes dessolder (se necessário): use uma estação de retrabalho de ar quente para remoção segura.
- Leia os números das peças do IC: Procure as folhas de dados para entender as configurações do PIN.
- Medir resistores e capacitores: use um medidor de multímetro ou LCR para determinar os valores.
- Rotule cada componente: atribua designadores como R1, C1, U1 para facilitar o rastreamento.
3. Rastreie as conexões do circuito
- Use um multímetro no modo de continuidade: verifique os caminhos elétricos entre os componentes.
- Siga os rastreamentos de PCB: use um linente ou microscópio para obter rastreamento detalhado.
- Use o software de design de PCB: importar imagens de PCB de alta resolução em ferramentas como Kicad, Altium ou Easyeda para facilitar o rastreamento.
- Verifique as conexões ocultas: se a inspeção de raios-x pode ser necessária para rastrear camadas internas.
4. Reconstrua o esquema
- Use o software de design da PCB: desenhe o esquema em kicad, águia, altium ou orcad.
- Organize os componentes logicamente: Potência de grupo, sinal e seções de aterramento corretamente.
- Verifique as conexões: compare com as folhas de dados e as expectativas funcionais.
5. Simule e verifique o circuito
- Use o software de simulação: ferramentas como LTSPICE, Proteus ou Multisim podem ajudar a verificar o comportamento do circuito.
- Compare com a PCB original: funcionalidade de teste com depuração de energia, se possível.
Ferramentas necessárias:
✔ Multímetro / medidor de LCR
✔ Osciloscópio (para teste de sinal)
✔ Estação de retrabalho de ar quente (para dessoldação)
✔ Microscópio / luxo
✔ Software de design de PCB (Kicad, Eagle, Altium)
✔ Scanner de raios-X (para placas multicamadas)
Pensamentos finais
Extrair um esquema de uma PCB clonada é um processo demorado, mas alcançável, se feito com cuidado. É crucial respeitar as leis de propriedade intelectual se o PCB pertencer a um projeto proprietário. Você gostaria de orientação sobre um tipo específico de PCB ou recomendações de ferramentas?
